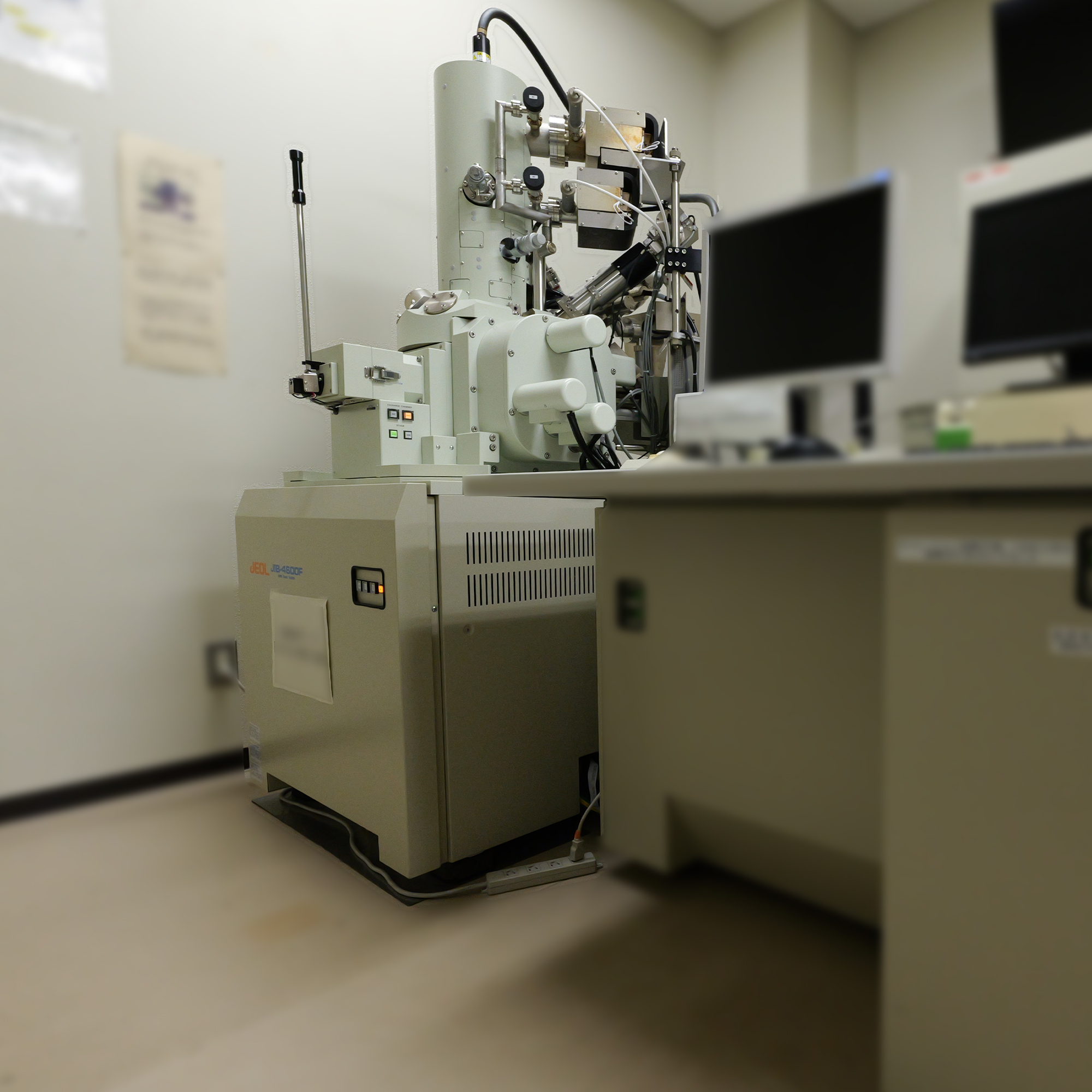

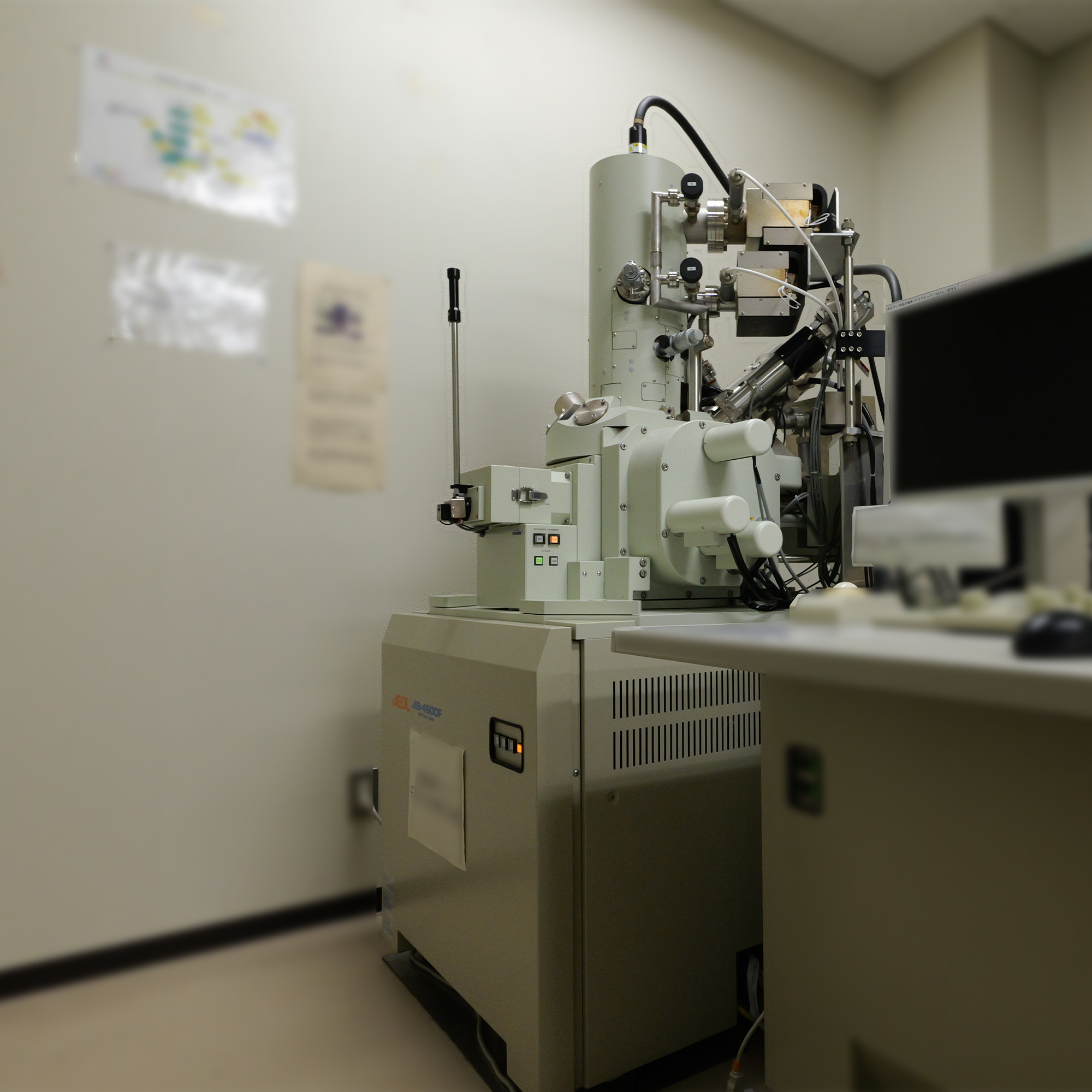

FIB/SEM複合装置
FIB/SEM複合装置
| 装置番号 | 57 |
|---|---|
| カテゴリ |
表面・断面観察 評価・観察装置 |
| 主たる用途 | 微細パターン観察(電子) |
| 装置仕様・備考 | 加工、表面・断面観察 [電子光学系(EOS)] ・FE電子銃 ・二次電子像分解能:1.2nm(加速電圧30kV),3.0nm(加速電圧1kV) ・倍率:×20(WD40mm)~1,000,000 ・像の種類:二次電子像、反射電子像 ・加速電圧:0.5~30kV(SEMモード),0.5~2.9kVは10Vステップ可変、2.9~30kVは100Vステップ可変 ・照射電流:1pA~200nA [イオン光学系(IOS)] ・分解能:5nm以下(加速電圧30kV) ・倍率:×30(観察),×100~300,000(加工、観察) ・加速電圧:1~30kV ・ビーム電流:1pA~30nA(加速電圧30kV) [ステージ] ・試料移動範囲:X方向50mm,Y方向50mm,Z方向1.5~41mm,FIne Z動±3mm ・傾斜方向:-5~70° ・回転方向:360°エンドレス ・標準試料ホルダ:φ12.5mm×h 10mm、φ32mm×h 20mm |

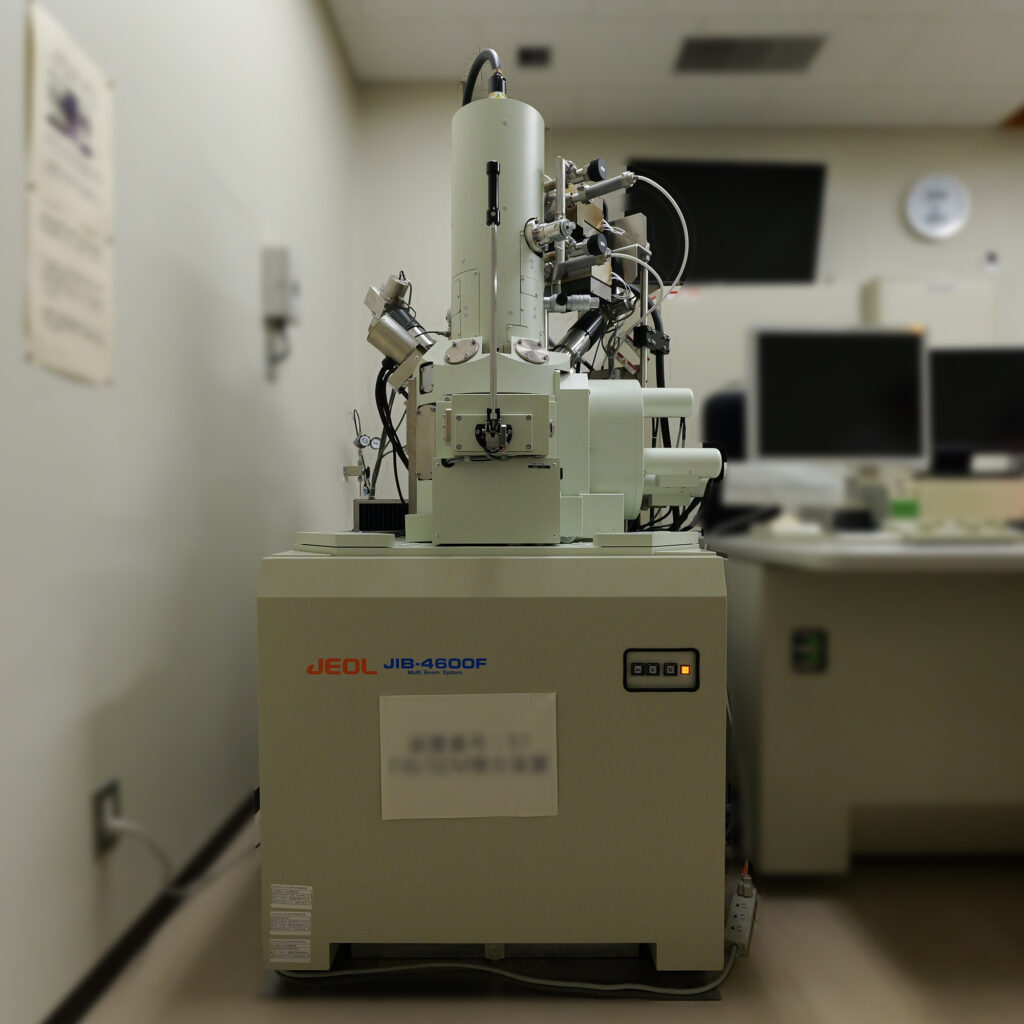

| 型番 | JIB-4600F |
| メーカー | JEOL |
| 装置利用料 | 4,000円/時間 |
| 消耗品費など追加料金 | s9:FIB-SEM FIB Gaイオン源使用 s10:FIB-SEMプラチナデポ s12:FIB-SEMカーボンデポ ※FIB使用時 ※使用時間(分) |

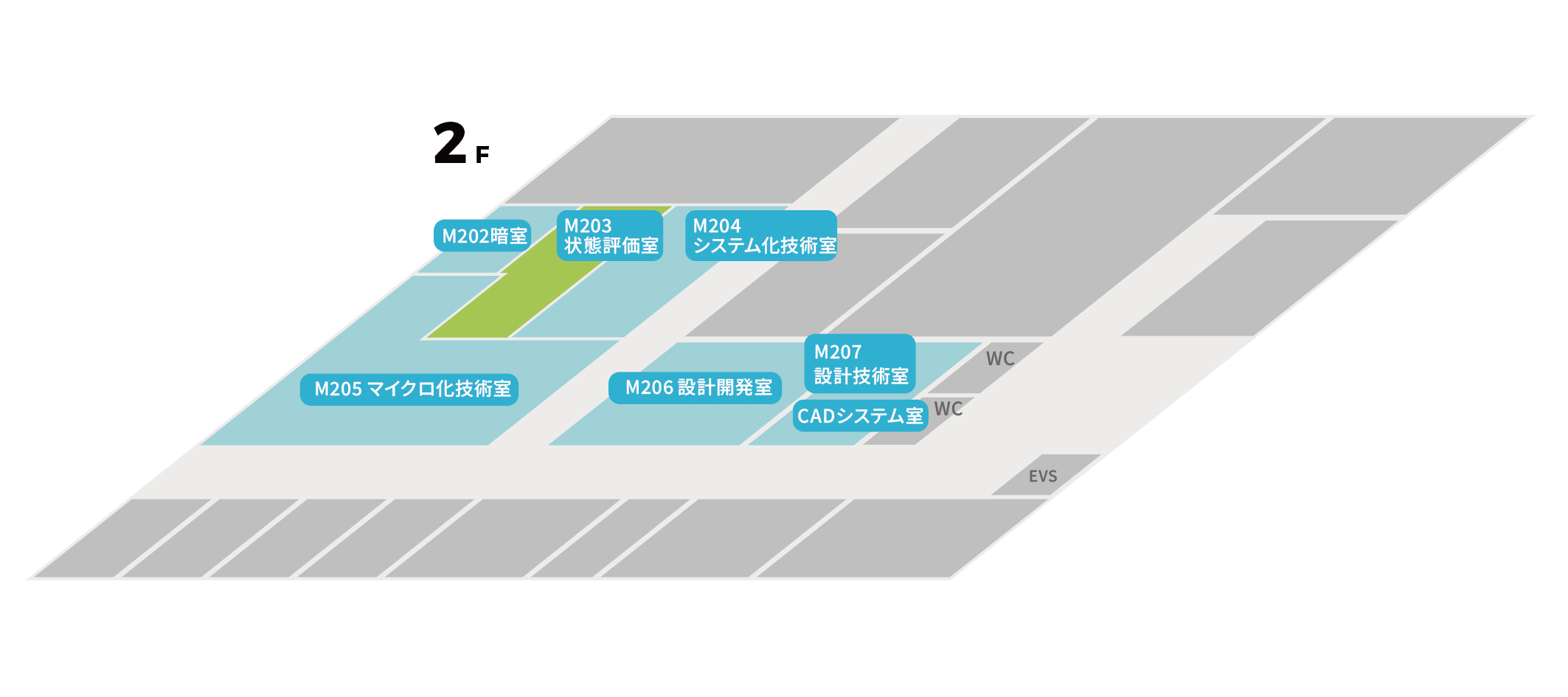

| 設置場所 |
2F状態評価室 ![]() |
